室內配電/音響配電 紀錄 (一) (平底式配電箱)
電箱型式: 平底式配電箱
說明:
該案例為3x年的老房子，辦公用途，所以用電量與迴路數需求亦大，電箱大概也經過 一手 二手 三手 四手.....不同的電工處理過，亂不可言，敘榮剛開始看到時，都頭痛了好一陣子。
一. 整理前的樣子，問題點有:
(1) 引出之5.5mm平方絞線未壓接
(2) 無熔絲開關裝反
(3) "合壓線串"亂七八糟，總開關下方螺絲亦鎖了過多的壓接端子
(4) 水線黃銅排螺絲孔位不足，眾線擠成一團
(5) 整體線路過度凌亂
點圖可放大!二. 整理後的樣子，處理了有:
(1) 更換總開關為 富士 MCCB 25KA 型
(2) "合壓線串"重做，採用 太平洋 5.5mm平方絞線 + 六角壓接 + 鍍金端子
(3) 將裝反的NFB改正，並且將分路開關全部更換為士林電機的NFB
(4) 將右上方的原NFB挪往左邊，方便接泊與配線美觀
(5) 電源專線採用 太平洋 14mm平方 3芯電纜引接，並在後方設置 插座型配電箱，再於箱內配置NFB與插座
(6) 將水線黃銅排改為 12P 已處理之紅銅排，並採用六角壓接

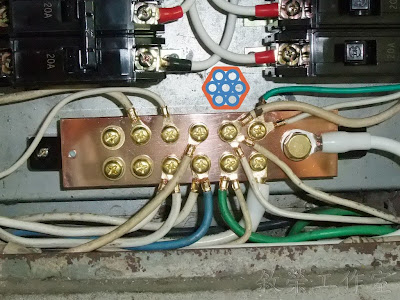

點圖可放大!三. 水線紅銅排與六角壓接
點圖可放大!四. 一般電工為了施工方便，皆慣用Y插，壓接亦不理想
點圖可放大!五. 改為六角壓接 + 鍍金R型端子，R型(O型)端子接觸面積多，亦不會有脫落的問題
點圖可放大!六. 原來的"合壓線串"，也不甚理想
點圖可放大!話說，敘榮本來也弄的差不多了，但是網友很熱情的拿了一條電源線跟敘榮說:「我有看到你的 扁針型端子 發表，滿有興趣的，可不可以幫我處理一條看看?」
人家都認同敘榮的發表了，敘榮感動都來不急了，那就來吧!
七. 原本這條電源線的凌亂線芯
點圖可放大!八. 將兩邊電線剪掉重剝，這樣子才是這條線本來的捲繞結構 (該線為細蕊絞線)
點圖可放大!九. 六角壓接 + 扁針型端子
點圖可放大!十. 可輕鬆鎖進公母頭之中，並且不受夾口破壞
點圖可放大!記錄完畢!
