敘榮工作室

2011年9月17日星期六

上網問配電? 安全嗎?

張貼者：敘榮工作室時間 15:54

        配電、配電...即為「配置電力」之意，有觀念的配電人員都知道，每一間房子的配電，實際上都是迥然不同的，因為每一間屋型大小都不一樣，每家電器的使用程度也都不同(包含音響電器)，這些全部都是需要實地勘查與詳細討論才能規劃的事情，怎麼可能連房子都沒見著/人都沒談過光靠網路講兩句就可以妥善?

        常見有屋主會上網問配電，問到的多不是配電技術，昂貴發燒材料倒是被推銷了不少。真正的配電技術是要依照"實際屋況"去做各種配電變化的，新建有新建的規劃，舊屋有舊屋的考量，改善有改善的技巧，預算不足有經濟的做法，並非把發燒材料湊一湊就叫配電。如果只是把發燒材料湊一湊，那不叫配電技術，那叫「掏錢」。

專業的配電: 先勘查屋況 => 詳細討論 => 配電規劃 => 材料選用 => 妥善裝配

不良的做法: 先買發燒材料 => 丟給電工 => 空間不足、規格不合 => 硬上亂裝

        「配電」是有安全性的，不管是電力規劃還是材料選用，都有一定的法規安全標準要注意，網路上存在著非常多不符合安全規定的做法與觀念，也存在著非常多不實用與不安全的商品推銷，為了推銷，顛倒專業更是時有所見。
        網路上的種種亂象，最終受害的還是網上屋主，用錯誤的觀念打造危險的居住環境。如果您是新建屋、舊屋裝修、增改建、修改配電 ..... 等等，請找專業的配電人員/機電人員到「現場」討論，如同生病就醫一般，「當面看診」才是最安全可靠的做法。

        上網問配電，如果換成「看病開藥」，每個人就會問:「開藥的有沒有醫師執照? 是否為該病專科醫師? 這藥適合我的體質嗎? 藥有問題找誰負責?」

        配電即是:「開單的有沒有電匠執照? 是否為配電技術人員? 這種配電適合我家的"實際屋況"嗎? 配電有問題找誰負責?」

您還覺得上網抓藥，很安全嗎?

        亂吃藥是自己受害，亂配電卻危及全家安全，一輩子只要發生一次，「終身遺憾!」

2011年9月16日星期五

文章總覽

張貼者：敘榮工作室時間 15:53

2011年9月12日星期一

室內配電規劃/室內配電設計的重要性

張貼者：敘榮工作室時間 21:30

        「室內配電規劃」或稱: 室內配電設計、室內配線設計，對大多數的屋主來說，幾乎是陌生的名詞，一般的屋內裝潢/裝修，無非就是跟設計師或工班討論一下格局與木作裝潢部份，電要怎麼配? 迴路要怎麼規劃? 搭配哪些專用材料? 這些事幾乎都是水電工班"自己看著辦"。

        而在追求高效率與低成本的台灣社會，家庭裝修工程顯少會做詳細的室內配電規劃，幾乎很少與屋主做良性周全的溝通，日後就非常容易發生用到跳電、配接不良、規劃不當、壓降太高、不合法規、電箱太小、電燈閃爍、安全不佳、難以維修 ..... 種種問題，而且通常已事隔多年，最終多是變成身為屋主的您"自己看著辦"。

        就目前台灣的工作環境來看，只有屋主自己主動要求配電品質，才能夠解決這樣的問題，如果您是即將裝修的屋主，請一定要用心看完這篇文章。

「室內配電規劃」要做哪些事? 為什麼?

1. 統計屋內所有電器

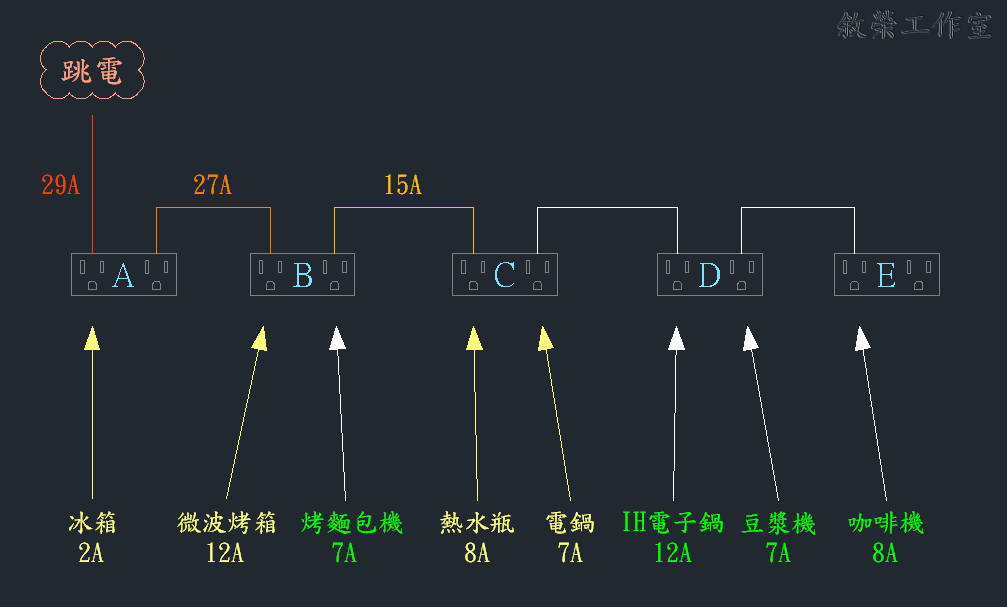

        現代化的家庭擁有非常多的電器，如果不計算電器的用電量與特性，日後就很有可能會發生過載跳電、電線高溫、壓降過大、互相干擾 ..... 等等情形，在統計用電的同時，就可以概略算出房子的最大用電需求，進而判斷目前的進屋線是否足夠使用，屋內線路亦同方便評估規劃。

2. 配電規劃、繪製配電架構圖
        統計完屋內所有電器之後，就可以針對每個電器的用電量、電壓、位置、特性給予良好的迴路規劃設計 (包含音響/影音電器)，提供優良友善的用電環境，並依照法規安全標準，將規劃繪製成配電架構圖，不但方便日後查修，更方便了現場施工的驗收標準，有圖有憑據，依圖驗收就不會發生「你講你的，他做他的」這種氣翻屋主的事情，責任區分容易，也可以拿圖找工班，篩選掉無心承做的工班，降低工務糾紛，可以說是「有圖好辦事」。

3. 配電材料準備
        基本上工班可以準備大多數的材料，但是有些重要的地方 (如: 總開關箱、音響配電箱)，屋主可以自行購買交由工班安裝，達到更好的成效與配電品質。但「搭配材料」是一門學問/經驗，必須要了解基本的配電常識，才能避免使用到不安全或不合用的配電產品，造成危險與安裝不良等問題，合宜的搭配與安裝，才會提升配電品質與成效，光買昂貴材料亂配，反而成效更差。

4. 工程中/工程後現場勘驗
        縱然有提供配電圖，工程中現場勘驗仍然是比較保險的做法，途中有任何的問題要修正，也比完工後處理要來的容易，勘查拍照還可以做為修正溝通之用，確保屋內配電品質的水準。

5. 配接電線，驗收點交
        室內配電的最後步驟俗稱「收尾」，就是配接電線，包括配接插座、配接電箱等等，此工作是「人為變數」最大的一部份，因此若屋主非常重視「配接品質」，對於工班的配接人員就要特別注意，甚至開立要求、開箱驗收，倘若要求再高，就必須要請工班留線或不配接，日後再自行 DIY，或請符合要求的電工來做細工配接，確保配接品質無損。

        擁有良好的室內配電規劃，才會有良好的配電品質，而只有屋主自己要求，才能做好屋內的配電規劃，就看身為屋主的您，重不重視。

2011年5月18日星期三

全鍍金匯流排配電箱介紹

張貼者：敘榮工作室時間 20:20

一. 台灣目前設計最成熟的電箱產品 => 匯流排配電箱

點圖可放大!

在電源專線/音響配電 (記錄) 的文章中，您可以看到幾種不同型式的配電箱，但就敘榮的發現，現下屋主對配電箱的認識最為陌生，不是未加重視讓工班亂裝，就是花大錢亂買、亂訂做，卻完全不知道配電箱設計的好壞在哪裡。若單純只用金錢來衡量優劣，那更容易忽略電工安全性的相關問題。

有鑑於多數網友對配電箱幾乎是"完全不認識"，以下將先介紹匯流排配電箱的設計優點。

二. 匯流排配電箱多是採用「一體成型」之紅銅板橋接而成，完全沒有中斷，安全又好聲。

點圖可放大!

匯流排配電箱的優點↓

1. 一體成型之紅銅匯流排:
        匯流排配電箱，顧名思義，匯流排就是它最大的特色，匯流排可以讓您的安全與聲音有最基礎的保障，如圖一、圖二所示，它完全不需要人工接續，而"一體成型"也就是說，它完全沒有中斷，也就沒有組裝鬆動的問題，相較於二體成型、三體成型的匯流排設計，一體成型的聲音與安全性都會好上"許多"，這點無庸置疑。

2. 模組化設計:
        匯流排配電箱是專為卡式(BH型) 無熔絲開關 (如圖一) 所設計，所以安裝與更換無熔絲開關，可以說是快速又便利，不管您是自己DIY，還是給電工裝配，都會非常省事省力，有效降低工時與維護成本。

3. 小型化的箱體設計:
        因為一體成型的匯流排可以有效節省非常多的左右寬度，所以匯流排配電箱可以減少壁面的敲除/佔用面積，在運送上或裝設上，都會有更多的便利與優勢。

4. 成熟的工業產品:
        匯流排配電箱早已經是一項成熟的工業產品，所以在取得上、安裝上、維護上都算是非常的友善，設計上亦會考量電工常規標準，安全更有保障。

        如果您目前正是建屋前、預售屋客變、購屋後(尚未動工)、全屋翻修前，使用匯流排配電箱可以幫您省去很多的麻煩，安全又有保障。

        如果您對配電品質有更高的要求 (如音響配電)，那您可以使用「全鍍金匯流排配電箱」，不管您是工班統一承包、遠在外島外地、預算不足、要DIY 等等情形，皆可自行訂購使用。

三. 經過敘榮改裝的全鍍金匯流排配電箱

點圖可放大!

敘榮全鍍金匯流排配電箱要點:

1. 一體成型鍍金匯流排，會比二體成型、三體成型的匯流排設計，還要好聲與安全上"許多"
2. 一體成型鍍金匯流排皆為紅銅鍍金 6u" 24K純金
3. 水線銅排、地線銅排亦改裝為紅銅鍍金 6u" 24K純金
4. 不管是室內配電與音響配電共用一箱，還是音響配電專用一箱，全部都適用，通用性大
5. 若與室內配電共用全鍍金配電箱，家庭電器亦全部受惠，聲光俱佳 (電燈光色感受最大)
6. 工業成熟品，整體設計上多符合電工常規使用，不會亂設計一通，安全可靠、方便裝配
7. 工業成熟品，各項零件皆可購買，不會變成訂做孤兒
8. 因為(7)，所以可用全鍍金"底板"替換上舊有電箱，免敲牆壁，無痛升級 (底板樣式如圖二)
9. 工業成熟品，任何一個工班都看過，都會安裝，不用跟工班雞同鴨講，不用殺自己的腦細胞
10. 工業成熟品，電箱規格齊全，尺寸清楚，方便與設計師/工班討論裝設事宜
11. 工業成熟品，訂做時間較短，若您開工在即(急)，可免久候
12. 只要 1-3萬便可搞定「一體好聲」，安全又有保障，不用花到 5萬 10萬 20萬，大錢反買衰聲
13. 不要以為它便宜就比較差，端看在您懂不懂電工，懂不懂配電結構，懂不懂的"識貨"

常見問題:

1. 一體成型匯流排看起來不怎麼粗勇，行嗎?
        以正常的一體成型匯流排來說，可以耐電流達 100A，而音響用電多半不超過 5A，所以在電工角度上，絕對不成問題。在聲音角度上，斷點所造成的聲音損失很大，此種一體成型匯流排的優勢，是二體成型或三體成型所難以超越的。如果還是不懂，那就這樣問自己，假如你的專線只有1公尺，你要剪成三段再續接起來用? 還是一線拉到底比較好? 答案就出來了!

2. 只能用卡式(BH型) 無熔絲開關，聲音會好嗎?
        卡式(BH型) 無熔絲開關也有好聲，甚至超越許多哄抬過頭的番外品，端看您懂不懂的「搭配應用」。

3. 訂購全鍍金匯流排配電箱需要多久? 如何訂購?
        從下訂到交貨，約莫2個星期，訂購前需開立需求與電話討論，請直接與敘榮連絡。

訂購範例:
用電種類: (單相三線、三相三線、三相四線)
進屋線粗細: (?mm平方)
電箱大小: (如: 10P、20P、30P.....)
全箱or僅底板:
明箱or暗箱:
代配無熔絲開關: (洽談)

四. 匯流排配電箱是非常成熟的產品，門蓋中板皆為標準配備，完成度高

點圖可放大!

2011年5月14日星期六

關於敘榮的「配電技術服務說明」

張貼者：敘榮工作室時間 19:32

簡單的說，敘榮可以提供室內配電/音響配電的相關技術服務有:

1. 室內配電技術諮詢、室內配電設計規劃、配電材料選用

2. 音響配電技術規劃、專業的配電箱改裝重整

3. 音響配電健檢、六角壓接到府體驗、音響配電技術改善

4. 室內配電改善諮詢

        室內配電是所有用電的一切基礎，「有拉專線就好」的觀念已經過時，沒有良好的技術規劃與工法搭配，音響專線的成效只能發揮不到 30%，良好的配電規劃才能兼顧家庭用電安全與音響用電的好聲。

複雜的說，以下是敘榮的配電技術服務說明↓

1. 建屋前、預售屋客變、購屋後(尚未動工)、全屋翻修前:
        此時是屬於配電規劃的重要階段，規劃的好，用電安全無虞，音響配電好聲。規劃的不好，日後維修困難、拆除裝潢、又興土木。此時敘榮可以提供的服務有: 室內配電技術諮詢、室內配電設計規劃(全屋or音響)、配電材料技術選用。

參考文章: 室內電力規劃、音響配電、電工常識技術諮詢服務、全鍍金匯流排配電箱介紹、關於無熔絲開關的使用安全

2. 建屋後、購屋後(不打算整修)、已入住、未拉設音響電源專線:
        當您的房子已經建好了、入住了，不打算大興土木，但又擔心配電品質不良，影響用電安全與聲音。此時敘榮可以提供的服務有: 音響配電技術規劃、專業的配電箱改裝重整。

參考文章: 關於敘榮的音響配電「到府服務」

3. 已拉設音響電源專線:
        電源專線是音響配電中的一小部份，並不是全部，配接品質、材料搭配、工法技術，都會影響聲音甚巨。敘榮可以提供的服務有: 音響配電健檢、六角壓接到府體驗、音響配電技術改善。

參考文章: 有拉專線就好聲? 檢查自己的電源專線吧!、六角壓接推廣專案 - 大台北地區到府體驗

4. 室內配電疑難雜問:
        不管您是老房子、新房子、增建、改配電、用到跳電 .....等等，如果您對用電安全非常重視，敘榮可以提供的服務有: 室內配電改善諮詢。

參考文章: 請直接與敘榮連絡

注意事項:
        專業的配電是需要連同「環境因素」一起勘查考量的，只有「到現場」才能真正了解實際的問題與改善的方法。為了確保用電安全，敘榮一定會做現場勘查，保障配電品質。

參考文章: 上網問配電? 安全嗎?

-------------------------------------------------------------------------------------

屋內翻修/室內裝修，配電規劃參考流程: (新屋亦同)

1. 統計屋內所有電器

2. 配電規劃，繪製配電架構圖

3. 配電材料準備

4. 工程中/工程後現場勘驗

5. 配接電線，驗收點交

參考文章: 室內配電規劃/室內配電設計的重要性

2011年5月10日星期二

太平洋電線電纜 PACIFIC 零切

張貼者：敘榮工作室時間 21:25

        太平洋電線電纜不管在工業配線中，或是音響配電/音響電源專線中，一直都保持著非常良好的評價，無非於其公道合理的價格、經年累月的品質考驗與中性無染的聲音表現，品質穩定、電線齊全，卻完全沒有「仗聲抬價」的哄抬問題(因為它是工業用線)，太平洋電線電纜亦經過 CNS 國家檢驗，電線上亦有標示製造年份，相對於未檢驗的其它電線，或庫存幾十年的老舊電線，您的安全會更有保障，C/P值亦是堪稱首選。

電線檢驗有何重要?   請看民視異言堂-20101029-2-追查黑心電纜的影片介紹↓

        影片中有一項重點，那就是電線的絕緣皮其實是有「耐用年限」的問題，也就是說，假設電線絕緣皮的安全壽命為15年，那麼您買到庫存10年的電線，就只剩下5年的安全使用壽命，若是買到庫存20年的電線，那您也就只能自求多福、多保平安。

        當您要把電線做為「電力線」來使用，切勿購買年份不明的電線，一定要看清楚電線的製造年份，確認電線是有經過國家檢驗的，並且符合法規安全標準，保障自己的生命財產安全，慎重為上。

太平洋電線電纜官方公告之電線電纜使用年限

-------------------------------------------------------------------------------------

        相信大家都有這樣的經驗，需要幾十公尺的太平洋電線，去水電行買
回答1: 我們沒有放太平洋的啦! (因為比較貴阿!)
回答2: 要叫喔! 一捆100公尺! (單一顏色)

        其實敘榮自己也有這樣的問題，為了要做那些"箱箱盒盒"的東西來測試，不得不用到太平洋電線電纜，但廠商的遊戲規則就是如此(一捆100公尺)，於是只好買了幾十捆的電線來用，本來也不打算拿出來賣，但是後來有不少網友反應難以找到零切的太平洋電線電纜，就算好不容易找到了，不是顏色不全，就是年份久遠，再不然就是髒污老舊，於是敘榮乾脆就拿出來做零切，大家都方便!

太平洋PVC電線型錄
太平洋PVC電纜型錄 (白扁線=平型電纜)
"完成外徑"就是線身含絕緣皮的總直徑!

購買電線電纜前，必看教學 => 混淆不清的 2.0mm & 2mm平方、電力線 & 電源線、電線 & 電纜

-------------------------------------------------------------------------------------

電線顏色選用參考

單相三線 110/220V 用電 (一般家庭):
110/220V 單相三線迴路 => 紅黑白
110V 迴路 => 紅白
110V 兩迴路同一管 => 紅白 + 黑灰 (便於區分)
220V 迴路 => 紅黑
(若有接地線請自行加上綠 )

三相三線 220V 用電 (工業or大家庭):
220V 三相三線迴路 => 紅黑藍 or 紅白藍
220V 單相迴路 => 紅黑藍(任兩色) or 紅白藍(任兩色)
(若有接地線請自行加上綠 )

三相四線 220/380V 用電 (工業or大家庭):
380V 三相四線迴路 => 紅黑藍白
380V 單相迴路 => 紅黑藍(任兩色)
220V 單相迴路 => 紅黑藍(任一色) + 白
(若有接地線請自行加上綠 )

        色線的使用有其必要性與安全性，不管是家庭用電或是音響用電，都應該要正確的使用色線來區別，避免"判別錯誤"所產生的錯接或感電事故。

-------------------------------------------------------------------------------------

        敘榮的太平洋電線電纜皆為"年份較新"之全新線零切(通常都是1-2年以內)，因為敘榮是自用兼搭賣，所以三不五時會補充新線，電線新、無髒污老舊等問題，讓您切到的是真正的新電線

太平洋電線 2.0mm 實心線 (紅、黑、白、綠、灰) => $20/公尺
太平洋電線 3.5mm平方絞線 (紅、黑、白、綠) => $25/公尺
太平洋電線 5.5mm平方絞線 (紅、黑、白、綠、藍) => $35/公尺
太平洋電線 8mm平方絞線 (綠) => $50/公尺

太平洋電纜 2.0mm實心線 2芯 PVC白扁線 (白外皮) (內部黑、白) => $40/公尺
太平洋電纜 3.5mm平方絞線 3芯 PVC電纜 (黑外皮) (內部紅、黑、白)=> $85/公尺
太平洋電纜 5.5mm平方絞線 3芯 PVC電纜 (黑外皮) (內部紅、黑、白)=> $120/公尺
太平洋電纜 5.5mm平方絞線 4芯 PVC電纜 (黑外皮) (內部紅、黑、白、綠)=> $160/公尺

購買範例: (可簡化如下)
太平洋 2.0mm 紅 10公尺
太平洋 3.5平方白 10公尺
太平洋 2.0mm 白扁線 10公尺
太平洋 3.5平方 3芯電纜 10公尺

電線採用六角壓接方可得到最佳之接觸面積，並且穩固牢靠，請參考鍍金壓接端子與六角壓接鉗

2011年4月29日星期五

關於無熔絲開關的使用安全

張貼者：敘榮工作室時間 10:50

一. 台灣最常見的卡式(BH型) 無熔絲開關

點圖可放大!

        「無熔絲開關」，又可稱為無熔線斷路器、NFB、Breaker、MCB、MCCB .....等等各種稱呼與多種型式，無熔絲開關最主要是提供電路過載與短路的保護，亦有提供漏電保護之漏電開關/漏電斷路器 (ELB/ELCB)，無熔絲開關幾乎是與保護/安全劃上等號的一項產品，免於電線走火、保障生命安全。在音響配電/音響電源專線中，無熔絲開亦是一項必定需要使用的安全產品，不可或缺。

        無熔絲開關在配電環境中是如此的重要，攸關生命財產安全，理應如同醫療制度般的嚴謹「非醫不得行醫」，但在現下的環境中，幾乎是隨你亂裝、無人可管，錯誤的使用觀念在網路上流竄/渲染，對用電安全的認知不足/不重視，商家為了銷售而盲目/誇大的廣告，都是非常大的問題，常讓使用者自己身處危險的用電環境而不自知，一但發生用電事故(電線走火)，更會危害到家人與鄰居的生命財產安全。亂吃藥是自己受害，亂配電卻是眾人倒楣，害人又害己。

使用無熔絲開關(以下稱 NFB) 常見的安全問題有:

1. 額定安培數胡亂加大:
        常見有使用者將20A加為30A，40A加為50A，這種安培數越大越好的觀念，敘榮還真不知是從哪裡聽來的說法，安培數越大不見得就越好聽，但貴府電線走火的機率卻越大，三思而慎用。

2. 使用特殊處理的NFB:
        或許有很多使用者不知道，NFB是有所謂的「跳脫特性曲線」，一但將NFB拿去做任何的特殊處理，都有可能會造成模殼龜裂或改變跳脫特性曲線，原本30秒要跳的變成3分鐘才跳，短路要瞬間跳脫的卻不跳，或者模殼碎裂造成保護失效。NFB原廠是絕對不允許產品被拿去做任何的事後特殊處理，因為這會影響到原廠設計的跳脫曲線，這是「拿命開玩笑」的行為，不要為了商家的胡亂廣告，罔顧全家的生命安全。

3. 不合用的進口品NFB:
        NFB的型式有好幾種，配電箱也有數種不同的樣式，然而進口品的NFB往往容易發生型式不合的窘境，大部份的消費者都不了解自家的配電應該用哪一種NFB才合適，「合不合用?」「有沒有辦法正確安裝?」都是常常發生的尷尬問題。不合用的NFB買回家後若是"架上觀"那還好些，頂多是浪費了一些錢，若是執著要"硬上"，往往就更糟了。
(1) NFB無法固定，懸在半空中，安全與操作上皆不理想。
(2) 接口不合適，亂接一通，容易接觸不良/產生高溫/衰聲。
(3) NFB選用需要 know how 搭配，進口品不一定每款都好聲，胡亂使用反而很容易配出"偏頗"的怪聲，比國產品還要更難聽。

4. 裝置錯誤:
        標準的配電安裝是有一定的原則性/慣用性，如: 大家看到紅色電線就會自然反應那是火線，有電不能摸，看到綠色電線就會自然反應那是接地線，沒有電。因此NFB的安裝/配接也有其一定的電工原則性，若違反這樣的原則性，就很容易造成錯認/錯接/錯切而發生安全事故，只要搞錯一次，很可能就會造成無法挽回的傷害。
(1) NFB 反接/逆接線，有可能造成短路保護能力降低，並且不易判斷受電方向。
(2) NFB 倒置安裝(ON/OFF顛倒)，與人們的慣用方向顛倒，容易錯判或錯切，造成使用者感電事故(觸電)。
(3) NFB 隨意跳接總開關電源側(一次側)，分路開關若不受總開關管制，一但分路開關不幸故障，則有可能會釀成大禍，另外，分路開關若跳接總開關電源側，也容易造成維修上的斷電漏切與不易管制進屋線使用電流等相關安全問題。

5. 配接不良:
        一般來說，顯少的安裝者能夠具備有"齊全&專用"的各項工具/材料，配接常識上也參差不齊，"接線"這個動作的問題總是層出不窮，如: 電線亂鎖/亂疊、該壓接未壓接、壓接錯誤/亂壓、壓接端子不合/偷薄、剝線損傷芯線 ......，以上這些人為問題，也都是產生用電事故與衰聲的原因之一，用再貴的發燒材料也無用武之地。

上網亂買配電材料，往往才是用電安全的最大殺手!

        如果您生病吃藥會去看醫生，那麼您更動配電也應該要找專業/用心/合格的電工評估。敘榮見過太多太多的亂搞情事，為了「聲音作祟」而讓非專業人員"網路抓藥"亂配一通，或自己上網亂買一通，得到的結果往往是危險與衰聲。材料昂貴、卻使用不當，聲音更差、安全更糟。

愛惜自己的生命、愛惜自己的家人，再來快快樂樂的聽音樂。

若您非常重視用電安全與聲音調配，可請敘榮做配電技術規劃服務 (包含NFB的選用)

2011年3月5日星期六

公開六角壓接的兩三事

張貼者：敘榮工作室時間 22:30

        時常有人會問敘榮，為什麼要公開六角壓接工法，不自行技術使用，製作教學、免費公開反而讓有心人士說三道四、指東拐西，何必吃力不討好?

        因為敘榮非常感慨，由於商業利益的關係(賣東西才有錢賺)，網路上的工法技術知識，長期以來都是處於停滯落後、沒有成長的一個狀態(幾乎是"零")，所以音響配電的技術水準完全跟不上音響器材的發展與需求。大部份的網友對於音響配電技術的認識極為缺乏，只喊的出「專線、專線」卻不知道專線的其中究竟，買了發燒材料卻連「怎麼裝配」都搞不清楚，所以敘榮不但公開了六角壓接工法，也做了許多音響配電的相關文章，希望能夠提升網友們對音響配電的認識與知識，不要老是辜負了唱歌中的音響器材。

        工法技術多被視為私人秘方，但敘榮並不吝嗇將其公開，因為這樣的知識太貧乏了，音響玩家們更需要用它來改善自己的聲音，長期以來，玩家們多只將焦點放在發燒材料上面，往往忽略了配接工法與技術規劃的重要性，花十分錢而得三分效果，常見為之，卻還不知為何衰聲。

        免費公開的六角壓接工法與配電相關文章，對於部份商家是有利益衝突的，因為敘榮「多寫技術、少顧商業」，許多做法是完全不符合工作效率與商業利益的，多數商家們並不喜歡，甚至直接反對，所以請網友們不要拿著敘榮的標準去要求他人照辦，這在技術上與商業上都是有困難的。不過敘榮始終相信，好的工法，對的事物，就應該要堅持!

2010年10月29日星期五

電源專線/音響配電記錄 (十二) (匯流排配電箱)

張貼者：敘榮工作室時間 10:50

電箱型式: 匯流排配電箱

說明:
匯流排配電箱的架構固定，改裝幅度較小，但該屋主為"極致玩家"，敘榮便以專案改裝的方式來進行，達到屋主的極致要求。

一. 原來的配電箱，以一般標準來看，算是及格

點圖可放大!

二. 屋主為極致玩家，當然要極致改裝，將原本的鍍錫匯流排改裝為鍍金匯流排，為了搞這條鍍金匯流排，可花了敘榮不少時間

點圖可放大!

三. 採用六角壓接、鍍金壓接端子、銅螺絲整配如下:
(1) 將鍍錫匯流排改裝為鍍金匯流排
(2) 總開關、專線開關改裝為富士 25KA NFB，新設音響電源專線迴路
(3) 將水線銅排(中性銅排) 改裝為鍍金紅銅排
(4) 將接地銅排改裝為鍍金紅銅排
(5) 全箱配線重整、調整分配迴路

點圖可放大!

四. 門蓋外觀完全不受影響，家夫人根本就不會說話

點圖可放大!

記錄完畢!

2010年10月28日星期四

音響電源專線的發展史

張貼者：敘榮工作室時間 17:38

        縱觀音響器材的發展歷史洋洋灑灑，其實音響電源專線也有一段「非常不起眼」的發展史，並且是在資訊發達(寬頻網路)之後才開始廣為人知，國外的不說、深山高人的也不列入，大伙回顧一下台灣"大眾"對音響電源專線的發展變化吧!

1999年以前:
        由於網路尚未普及，發燒友多以期刊雜誌、口耳相傳為資訊來源，雖然早已有資深玩家大玩專線，但在"大眾知識"的普及度與專線的成熟度，仍然未發展開來。

2000-2002年: (醞釀期)
        隨著台灣的寬頻網路普及，各大討論網站的成立，發燒友們得以開始交流討論，但音響電源專線的討論仍屬少數。

2003-2004年: (發展期)
        隨著拉設音響電源專線的文章越來越多，有拉專線的網友全部都贊不絕口，台灣的音響電源專線風氣，算是開始火熱了，但此時的專線風氣，多是以電線越粗越好的風氣在流行，14mm平方不夠看，要 38-60mm平方才夠猛，這種電線越粗越好的風氣，至今仍然影響很多人對音響電源專線的看法。

2005-2008年: (白熱期)
        分享電源專線的相關文章開始如雨後春筍般的冒出來，拉設專線的人也越來越多，堪稱是一湧而出，雖然發展期的文章都說電線要越粗越好，但通常空間根本就沒那麼大，也不是每一個人都可以敲牆撞壁、大興工程，於是很多人向現實妥協了，降為 2.0-8mm平方就好，也開始有人發現，電線不見得是越粗聲音就越好，太粗聲音反而會呆，細線聲音反而比較靈活，此時發燒友們也開始注意到電源專線的相關部品，無熔絲開關、插座則較多人討論。

2009年以後: (革新期)
        隨著台灣2008年12月底的無薪假與經濟不景氣，不管是音響店還是音響玩家都冷凍了好一陣子，發展至此，基本上有玩音響的人大概也都聽過"電源專線"這個名詞了，但以往音響電源專線的觀念就是「有拉專線就好」，也沒甚麼人在管電工師傅的做工如何? 有沒有刮傷電線? 對聲音有啥影響? 裝個進口無熔絲開關、裝個發燒插座，就已經覺得很到位、很OK了。

音響電源專線，不就是拉條專用電線而已嗎? => 這種想法已經嵌入大眾的觀念裡面了!

        發展至2009年的音響電源專線，對於「專線工法」的研究 (公開的)，成績幾乎是"零"，網路上只有發燒材料的討論，並沒有技術性上的任何突破。

        隨著敘榮這位歪腦筋的出現，開始提出了使用壓接端子、銅螺絲、改裝紅銅排、六角壓接工法、各種做法對聲音的不同影響、專線搭配整合、裝配工法品質、架構技術規劃........一大堆。敘榮開始強調，電源專線除了電線本體之外，尚有很多要講究注意的地方，影響聲音非常巨大，如: 電箱整配、裝配工法、架構規劃、搭配應用。音響電源專線不再只是有拉專線就了事，而是全面性的規劃裝配才能 100% 的發揮好聲，這種全面性的專線規劃，應稱之「音響配電」。

        改變既有觀念是很困難的，由其是敘榮一下子蹦出那麼多音響配電的新觀念，多數的大眾仍然停留在「有拉專線就好」的觀念中，這種觀念再加上傳統的施工品質，大概也只能發揮出 30% 不到的專線成效，敘榮盡其所能的推廣，一切就要看大眾何時才能從有拉專線躍進到音響配電的領域了，慢慢革新吧!
